Končni izdelki v strojništvu postajajo vedno bolj zahtevni, manjši in precizni. Vedno pogosteje se srečujemo s povpraševanjem po visoko natančnih izdelkih, ki zahtevajo kompleksno in pogosto simultano obdelavo. V preteklosti se je obdelava pogosto drobila na 4-osne centre z več vpetji, kar pa danes zaradi visokih stroškov in pomanjkanja delovne sile predstavlja resen izziv pri konkurenčnosti obdelave.

 Trend strojne obdelave se vse bolj usmerja v fleksibilno obdelavo zahtevnih oblik. 5-osni obdelovalni centri postajajo ključni za hitro in učinkovito proizvodnjo, saj omogočajo obdelavo kompleksnih geometrijskih oblik v enem vpetju.

 DN Solutions nudi rešitve avtomatizacije, ki zmanjšujejo izgube delovnega časa in potrebo po ročnem delu. To prispeva k manjši potrebi po delavcih v celotnem proizvodnem procesu – od vnosa materiala do končne obdelave.

 DN Solutions razvija prilagojene rešitve avtomatizacije za različne vrste obdelovalnih centrov in specifične zahteve obdelovancev.

Predstavili vam bomo sistemske rešitve:

-APC avtomatizirana menjava palet z dvema paletama

-AWC avtomatizirana menjava obdelovancev oziroma majših palet z obdelovanci

-LPS linearni paletni sistem

-RPS krožni paletni sistem.

Vse te rešitve omogočajo višjo produktivnost in natančnost obdelave.

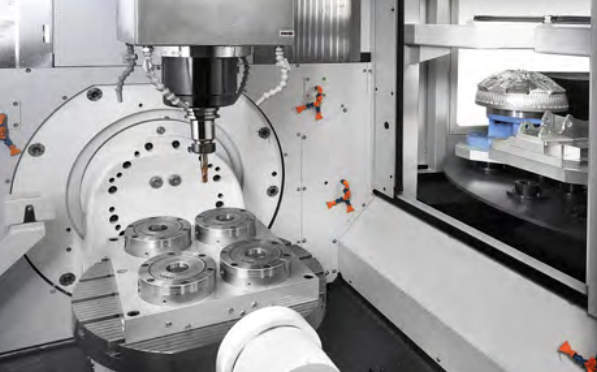

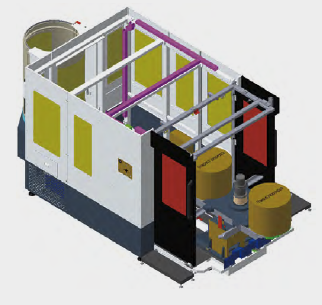

APC je sistem za menjavo dveh palet na katerih so pritrjeni obdelovanci. Uporablja se na 5-osnih obdelovalnih strojih tipa DVF 6500 in DVF 8000. Poleg tega je standarden na vseh 4-osnih obdelovalnih centrih tipa NHP 4000-8000.

Prednosti avtomatizirane menjave palet APC:

• APC omogoča avtomatizirano menjavo palet brez potrebe po ročnem posredovanju operaterja. To skrajša čas zamenjave izdelka na le nekaj sekund. Operater pripravi naslednji obdelovanec med obdelavo prejšnjega in mu ni potrebno paziti kdaj se bo obdelava zaključila.
• Visoka ponovljivost: APC navadno zagotavlja visoko ponovljivost pri nameščanju palet. To je ključno za ohranjanje natančnosti in kakovosti obdelovancev.
• Skrajšanje časa nastavitve: z avtomatizirano menjavo palet APC omogoča hitro preklapljanje med različnimi obdelovanci, kar skrajša čas nastavitve in povečuje proizvodno učinkovitost.

Kljub vsemu mora delavec sproti menjavati izdelke na zunanji paleti. Stroj lahko dela brez nadzora le za čas obdelave enega kosa oz. palete. Ta izziv rešuje naslednja rešitev.

 AWC Avtomatizirana menjava obdelovancev ali manjših palet z obdelovanci

AWC sistem je primeren za serijsko proizvodnjo manjših obdelovancev. Navadno imamo paletni silos z 10 do 30 majhnih palet (lahko tudi do 100). Manipulator menjuje te male palete med silosom in strojem. Pozicioniranje palet je narejeno preko enega od ''zero clamp'' sistemov. DN Solutions take sisteme nudi za 5-osne vertikalne obdelovalne centre kot so DVF 4000 in DVF5000 ter ostale vertikalne obdelovalne centre serije DNM 4500, DNM 5700 in DNM 6700 ter BVM 5700. Sistem je visoko ponovljiv in hiter.

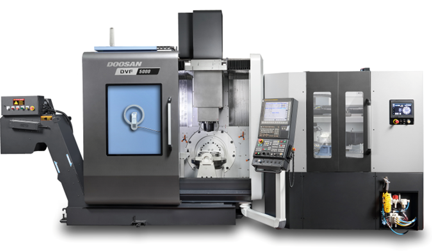

Slika spodaj prikazuje konfiguracijo z DVF 5000 s stransko postavitvijo, ki omogoča neoviran dostop operaterja med delovanjem stroja in AWC.

Prednosti avtomatizirane menjave obdelovancev:

• Izjemna ponovljivost.
• Povečana produktivnost.
• Stransko samodejno nalaganje in razlaganje obdelovancev.
• Primerno za serijsko obdelavo z visoko natančnostjo.

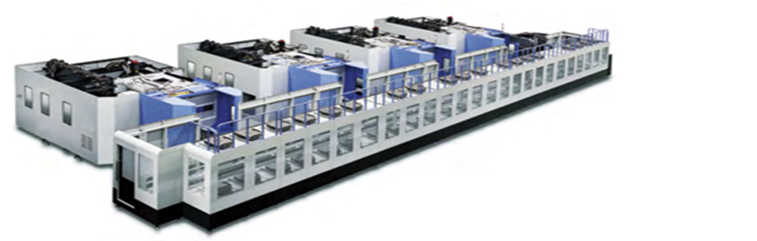

LPS Linearni paletni sistem

LPS paletni sistem je sestavljen iz enega ali več obdelovalnih centrov, skladišča palet (od nekaj do nekaj deset ali tudi do 100 palet), posebnega maipulatorja, ki seli palete med stroji, skladiščem in mestom za zamenjavo kosov in mesta za menjavo kosov. Gre za kompleksne sisteme posebej primerne, ko imamo po več strojev v enem sistemu in veliko število izdelkov, ki se redno ponavljajo.

Linearni paletni sistem je zlasti primeren za proizvajalce celotnih sklopov ali končnih izdelkov. V klasični proizvodnji je potrebno za izdelavo na primer 50-tih različnih izdelkov, ki sestavljajo en sklop narediti 50 serij, kar pomeni 50-kratna nastavitev stroja, menjava vpenjalne priprave, menjava orodja v zalogovniku itd. V primeru LPS imate v skladišču 50 vpenjalnih priprav - za vsak izdelek po eno. Ko prejmete naročilo za en sestav, naredite 50 x po en kos. Vpenjalne priprave so izmerjene, programi so v sistemu, prav tako tudi orodje. Če imate na voljo surovce, imate lahko v nekaj urah izdelanih vseh 50 različnih kosov. V takem načinu dela je glavna prednost postavitve. Poleg tega sistem vodi nadzor nad porabo orodja, planira čase obdelave, pretočnost in zaključek del in še mnogo drugega. Seveda dela tudi ponoči in brez nadzora.

DN Solution ima LPS sisteme za avtomatizacijo horizontalnih 4-osnih centrov NHP in NHM modelov in avtomatizacijo 5-osnih obdelovalnih centrov DVF serije. Prav tako lahko DN Solution stroje montiramo v sisteme komercialnih ponudnikov kot je na primer Fastems.

RPS krožni paletni sistem

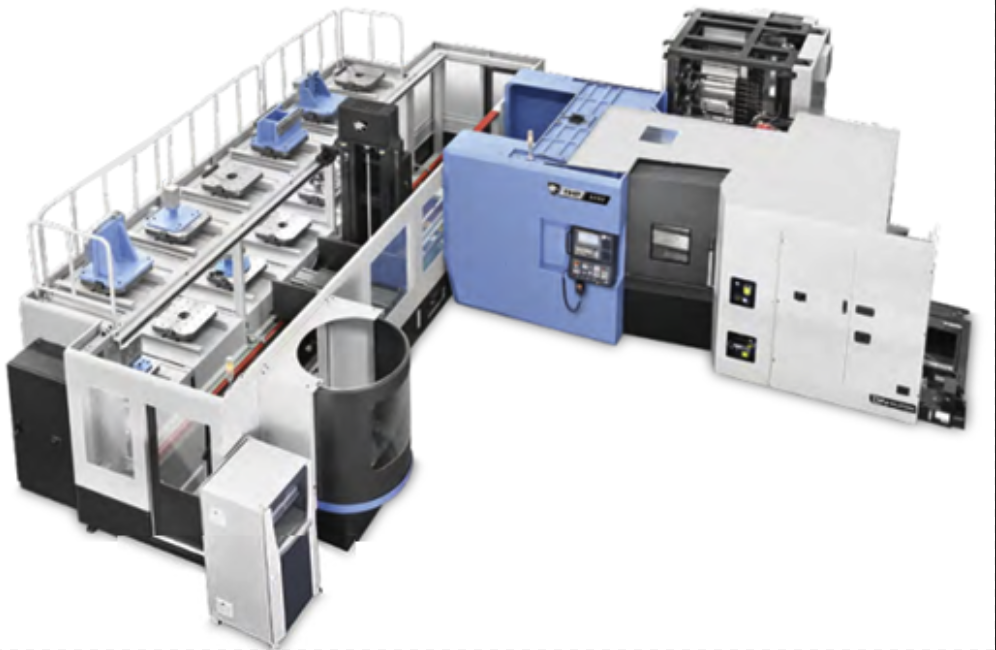

RPS krožni paletni sistem je namenjen za avtomatizacijo enega stroja (za razliko od LPS, ki ga sestavlja več obdelovalnih centrov). Ostale značilnosti so zelo podobne. Palete so v skladišču lahko v enem do običajno treh nivojih. Manipulator enako kot pri LPS menjuje palete med strojem, skladiščem in mestom za menjavo izdelkov. DN Solution nudi RPS sisteme za horizontalne obdelovalne centre tipa NHP 4000 -8000 in 5-osne obdelovalne centre tipa DVF 4000-8000.

Rešitve DN Solutions za avtomatizacijo s paletnimi sistemi so ključne za povečanje produktivnosti in konkurenčnosti v današnjem okolju. Sistemi, kot so AWC, APC, LPS in RPS bistveno povečajo storilnost zaradi skrajšanja časov nastavitve in zmanjšajo število napak pri nastavitvah, kar vodi v večjo dodano vrednost in konkurenčnost. Bistveno se skrajša čas od naročila do izdelka zlasti pri ponavljajočih, malo serijskih naročilih. Posledično imate lahko manjše zaloge tako vhodnega materiala kot končanih izdelkov. Za manjše zaloge potrebujete manj prostora, manj ljudi, ki se z njimi ukvarjajo in manj sredstev za financiranje zalog.

Vse to vam omogoča, da ostanete konkurenčni v današnjem zelo zahtevnem tržnem okolju. Za podrobnejšo predstavitev in izbiro avtomatizacije kontaktirajte zastopnika in prodajalca BTS Company.
