DoALL in BTS Company predstavljata drugo generacijo produkcijskih krožnih žag TC-75NC


DoALL in BTS Company predstavljata drugo generacijo produkcijskih krožnih žag TC-75NC


Kaj je novega pri drugi generaciji krožnih žag TC-75NC?


Slika 1: Produkcijska krožna žaga DoALL TC-75NC

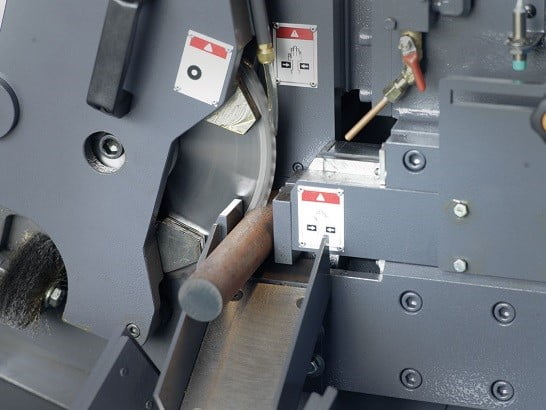

Slika 2: Žaganje s krožno žago DoALL TC-75NC


Nekatere izboljšave:

Moč pogonskega motorja je povečana iz 7,5 kW na 11 kW à →                 več moči, več navora, večja stabilnost

Spremenjena zasnova menjalnika à →                                               večja stabilnost za izboljšano produktivnost

Zunanji sistem za hlajenje menjalnika à →                         izboljšan nadzor temperature, izboljšana zanesljivost

Manj premikajočih se delov pri senzorjih à →                                                                        izboljšana zanesljivost

Podvojena moč podajalnega sistema – iz 0,5 kW na 1 kW à  →         večja moč in hitrost pomika (do 24 m/min)

Nova zasnova filtra oljne megle z dvojno kapaciteto à   →                                               izboljšano delovno okolje

Boljši dostop do različnih delov stroja à →                                                                                      lažje vzdrževanje

Tri vodila za žagin list namesto dveh à  →        izboljšana stabilnost med rezanjem, daljša življenjska doba lista

Primer uporabe:

Stroj reže palice premera 70 mm (največja zmogljivost stroja je 75 mm pri okroglem in 60 mm pri kvadratnem materialu) iz materiala 50CrV4.

Čas cikla je 16 sekund, žaga odreže 225 delov na uro.

Za primerjavo: tračna žaga s kapaciteto 420 mm, ki reže 9 palic v snopu, potrebuje za en rez (9 kosov) 7 minut, izdela torej 77 delov na uro.

Iz tega primera je razvidno, da krožna žaga reže približno trikrat hitreje kot tračna žaga. Krožna žaga pa ni le hitrejša, ampak ima tudi natančnejši odrez. Kupec se je zato odločil za zmanjšanje dolžine kosa in iz ene palice lahko sedaj naredi do 10 % več kosov!

Stroj obratuje z DoAll-ovimi listi krožnih žag tipa Autocut in z DoAll-ovim oljem Autocut, ki hladi v z oljno meglo. Povprečna življenjska doba lista presega 38,5 m2 (ali 10 000 kosov).

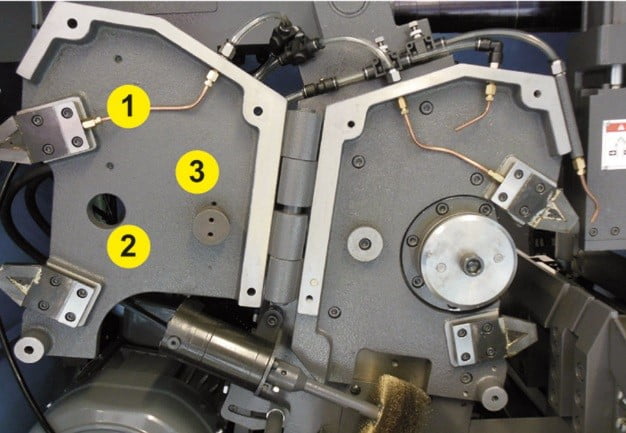

Slika 3: Vodila lista iz karbidne trdine

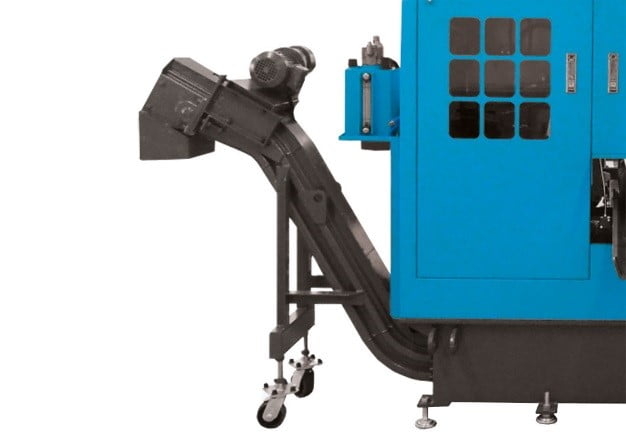

Slika 4: Transporter odrezkov

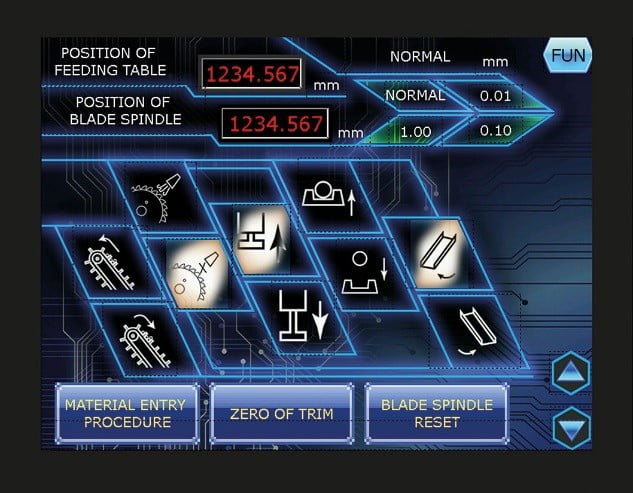

Slika 5: Krmilna plošča


Na podlagi zbranih rezultatov lahko zaključimo, da krožna žaga DoALL TC-75NC:

  • ponuja do trikrat večjo produktivnost kot tračne žage,
  • reže natančneje s toleranco dolžine pod 0,1 mm
  • izdeluje čistejše reze z gladko površino
  • obratuje z manj hrupa.

Žaga DoAll TC-75NC in večja izvedenka TC-100NC sta dobavljivi iz zaloge pri podjetju DoAll Europa BV Dordrecht na Nizozemskem.

Partnerstvo DoAll Europ B.V. in BTS Company

DoAll je proizvajalec, ki ponuja rešitve za vse vaše potrebe pri žaganju, vključno z listi krožnih in tračnih žag, cnc žagami, hladilno-mazalnimi tekočinami, servisom in izobraževanjem.

Podjetje BTS Company v Sloveniji sprejema vsa povpraševanja in dobavlja izdelke DoAll. V svoji ekipi imajo strokovnjake, ki obiskujejo stranke in jim svetujejo glede optimizacije procesov in izbire strojev.
