Izdelava navoja v polno z rezkanjem brez predhodnega vrtanja WH-EM-PNC


Izdelava navoja v polno z rezkanjem brez predhodnega vrtanja


Navojni rezkarji so zaradi svojih prednosti vse bolj priljubljeni. Za rezkanje navoja je potreben bistveno manjši navor na vretenu stroja, tvorijo se kratki odrezki, ki jih enostavneje odvajamo iz izvrtine, zato ne prihaja do pogostega loma orodja in zastojev. Navoj lahko vrežemo do dna izvrtine, površina navoja pa je bolj gladka in brez sledi, ki jo povzroči menjava smeri rotacije. Pri konvencionalnem navojnem rezkanju moramo pred izdelavo navoja izvrtati izvrtino. OSG je predstavil revolucionarno novost - navojni rezkar, ki izdela navoj z rezkanjem v polno brez predhodnega vrtanja.



OSG je razvil nov navojni rezkar s katerim izdelamo navoj z rezkanjem brez vrtanja predhodne izvrtine. Patentirani navojni rezkar WH-EM-PNC je namenjen za izdelavo navoja v kaljena jekla do 65 HRc, sive in nodularne litine ter Ti- in Ni-zlitine. Posebno zanimiv je za uporabo v orodjarstvu, kjer med zadnjimi operacijami odrezavanja nastopi izdelava navoja. Pri obdelavi v trdo se namreč pogosto srečamo z lomom svedra ali navojnega svedra.

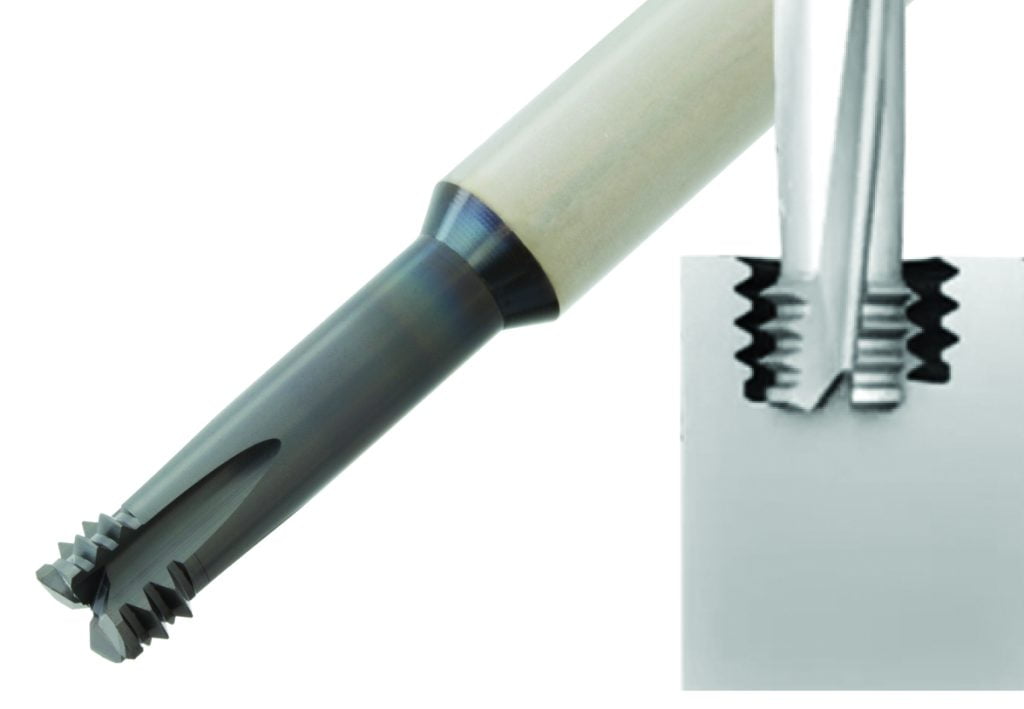

Navojni rezkar OSG WH-EM-PNC izdela navoj z rezkanjem v polno brez predhodnega vrtanja. Posebno primerni so za izdelavo navoja v trde materiale.


Pri obdelavi je predvidena leva rotacija orodja (proti-uri) in desna smer pomika obdelave. Za generiranje NC kode za navojno rezkanje je na spletni strani na voljo program OSG ThreadPro (www.bts-company.com/orodja/threadpro). Navojni rezkarji WH-EM-PNC so dobavljivi za velikosti navoja od M3 do M12. Veljajo za idealno rešitev pri izdelavi raznih orodij in kalupov za brizganje plastike.

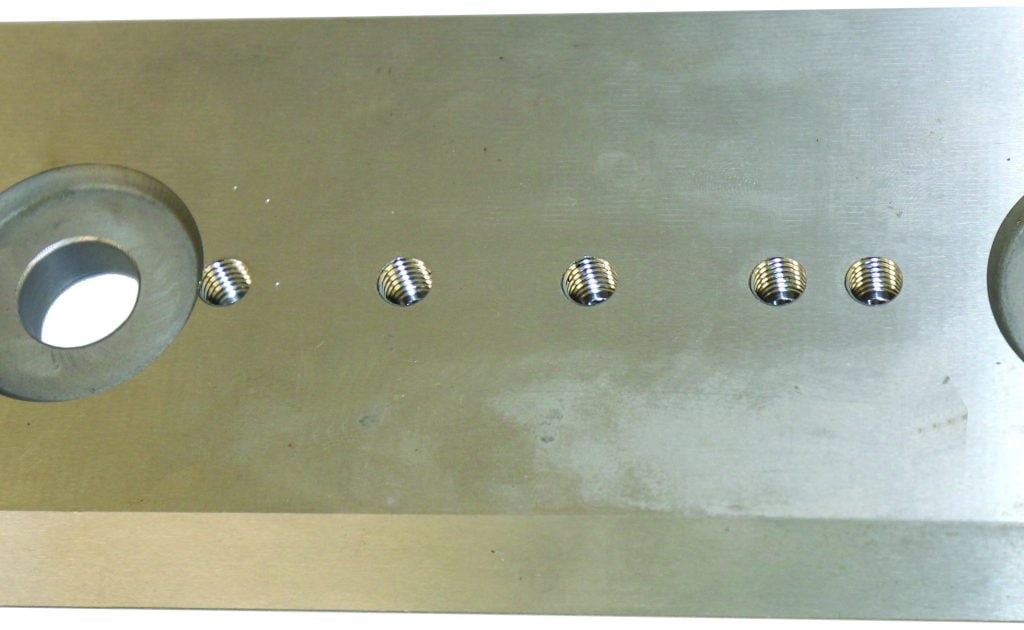

Primer rezkanja navojev v polno brez predhodne izvrtine na materialu OCR6 trdote 58 HRc.



Velikost navoja: M 8

Globina slepega navoja: 12 mm

Rezilna hitrost: 50 m/min

Pomik: 0,05 mm/z
