Navojni svedri za težko obdelovalna nerjavna jekla M-SFT-Duplex OSG


Navojni svedri za težko obdelovalna nerjavna jekla M-SFT-Duplex OSG


Nerjavna jekla kot so Duplex in super zlitine kot npr. Inconel uporabljamo pri sestavih, kjer je potrebna odpornost proti koroziji in obstojnost na visoke temperature. Ti materiali so težavni za obdelavo, saj pri nastopajo visoke sile rezanja, poleg tega pa tudi zelo slabo odvajajo toploto, ki se tvori v območju odrezavanja. Vendar tudi te težave odpravimo s primernim rezilnim orodjem in strojem, ki ima dovolj navora. OSG je za tovrstne materiale izdelal navojni sveder M-SFT-Duplex.



Nerjavna jekla Duplex, Super Duplex, Inconel, 316L imajo zelo dobro odpornost proti koroziji in obstojnost na visoke temperature. Uporabljamo jih npr. za ventile, dele v letalski industriji, jedrske elektrarne in v medicini. Ta jekla so težavnejša za obdelavo kot običajna nerjavna jekla (npr.1.4301, 1.4303, AISI304). Imajo višjo natezno trdnost, slabšo toplotno prevodnost in so bolj raztezna kot navadna nerjavna jekla. Pri odrezavanju nastanejo večje rezalne sile, zato je rezilno orodje bolj obremenjeno in se hitro obrablja.

Slabša toplotna prevodnost pomeni, da se več toplote akumulira v obdelovanec in orodje, na rezilnem robu se zaradi tega pojavijo višje temperature. Značilno je, da se ti materiali pri obdelavi tudi površinsko utrjujejo, zato izberemo manjše število prehodov orodja. Na rezilnem robu se pojavljajo nalepki, ki precej poslabšajo učinkovitost in obstojnost orodja. Za obdelavo omenjenih materialov zato uporabimo močnejša orodja, izdaten dovod hladilno mazalne tekočine in stroj z dovolj velikim navorom.


M-SFT-Duplex je namenjen za vrezovanje navojev v težko obdelovalna nerjavna jekla. Prilagojen je za velike sile rezanja, manjšo tvorbo nalepkov in višje temperaturne obremenitve.

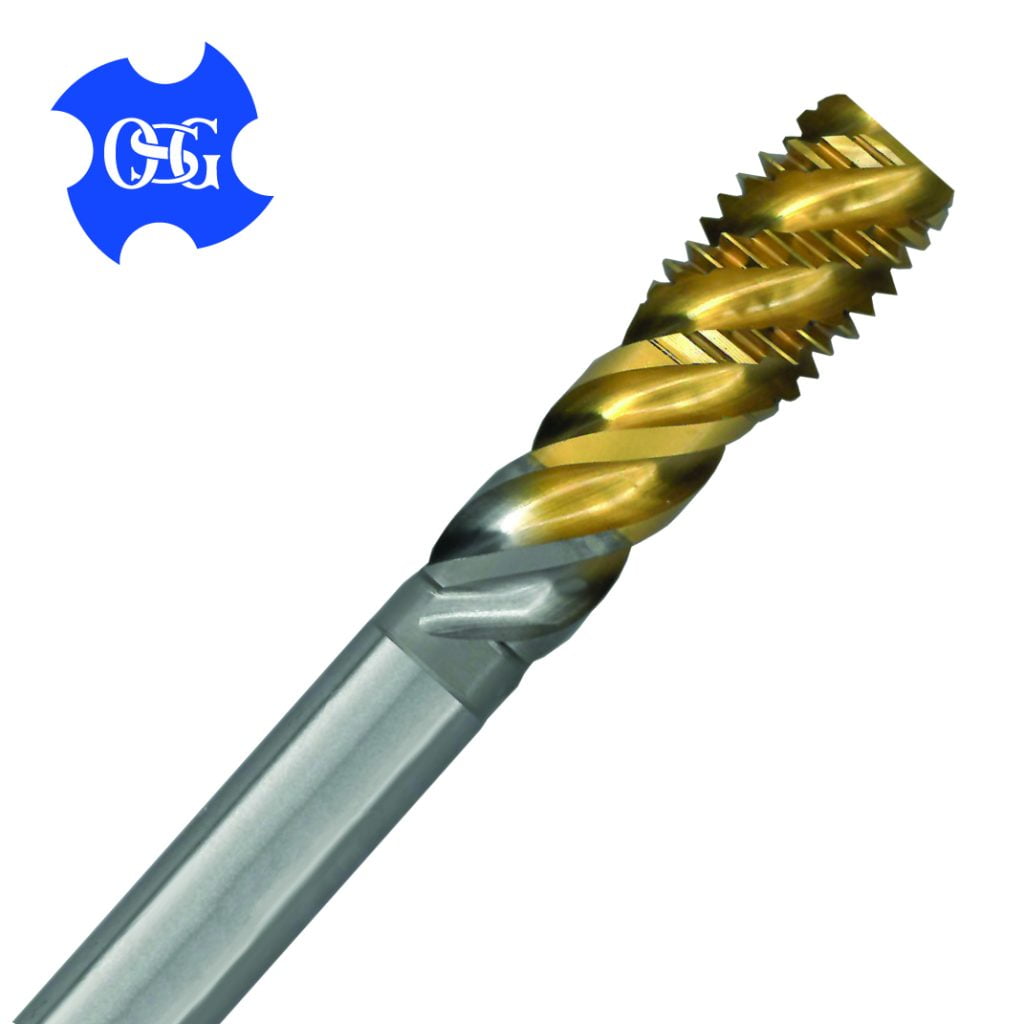

OSG je posebej za težko obdelovalna nerjavna jekla izdelal strojni navojni sveder M-SFT-Duplex. Izdelan je iz sintranega HSS in ga priporočajo za uporabo na materialih 304L, 316L, Duplex, Super Duplex 1.4410, 15-5PH, 17-4PH in Inconel 625. Geometrijo navojnega svedra so prilagodili velikim silam rezanja. M-SFT-Duplex ima povečano togost, optimirano jedro in povečano število rezil.

Od M10 do M24 ima namreč 4 rezila. Kontrolo odrezkov in dobro odvajanje so dosegli s kotom vijačnice 55°. Za prevleko so izbrali TiN. Ta ima v primerjavi z TiCN boljšo odpornost proti nalepkom in boljšo toplotno obstojnost. Priporočene rezalne hitrosti so nižje kot pri običajnih nerjavnih jeklih. Za Inox 304L in 316L znašajo 3-8 m/min, za Duplex 3-15 m/min, za Inconel 625 in 825 znašajo 2-3 m/min. Dobavljivi so v dimenzijah od M6 do M24.


Primer obdelave

  • Stroj: horizontalni obdelovalni center
  • Material obdelovanca: Duplex
  • Premer predizvrtine: 6,8 mm
  • Globina vrezovanja: 2xD
  • Mazanje: hladilno mazalna tekočina
  • Vrtljaji: 450 min-1
  • Rezalna hitrost: 12 m/min
  • Rezalna hitrost konkurenta: 4 m/min



OSG je s strojnim navojnim svedrom M-SFT-Duplex ponudil rešitev za težko obdelovalna nerjavna jekla. Ob upoštevanju obdelovalnih parametrov in izdatnem dovodu hladilno mazalne tekočine bomo tudi pri teh materialih dosegli stabilen proces vrezovanja navojev.
