OSG je nedavno predstavil serijo dvo-reznih in štiri-reznih krogelnih rezkarjev za obdelavo kaljenih jekel. Serijo je dopolnil z krogelnim rezkarjem za obdelavo globokih utorov AE-LNBD-H. Novi rezkarji so nasledniki WXS serije, ki je poznana po izjemni obstojnosti in stabilnosti obdelave pri rezkanju kaljenih jekel visokih trdot.

V zadnjem času ima orodjarska industrija zahteve po vse hitrejši izdelavi kalupov in drugih orodij. Toplotna obdelava na že končanem orodju povzroči oblikovne deformacije in dimenzijske spremembe ter zahteva določen čas v celotnem procesu izdelave.

Da se orodjarji izognejo deformacijam, ki nastanejo pri kaljenju obdelovanca in odpravijo čas za toplotno obdelavo, se vse pogosteje odločijo za rezkanje že predhodno kaljenega surovca. Poleg tega imajo tudi potrebo po precizni obdelavi in ozka tolerančna polja na merah obdelovanca. Vendar za uspešno dokončanje obdelovanca oz. kalupa ni zadostna samo visoka preciznost novega rezkarja. Če rezkar nima dovolj dolge obstojnosti, se pojavi zgodnja obraba rezalnih robov, spremeni se kontura rezkarja in posledično izgubimo dimenzijsko natančnost na obdelovancu.

Da bi zadovoljil tovrstne potrebe, je OSG razvil tri nove rezkarje AE-BM-H, AE-BD-H in AE-LNBD-H, ki omogočijo hitrejšo izdelavo kalupov in večjo natančnost. Ti rezkarji so primerni za obdelavo kaljenih jekel od 45 HRc in vse do 70 HRc. Na trgu namreč sedaj obstajajo tudi kaljena jekla s trdoto v območju 68-70 HRc (Hitachi Metals, jeklo HAP 72).

AE-LNBD-H je dvo-rezni krogelni rezkar za visoko-precizno fino rezkanje globokih utorov na kaljenih jeklih.

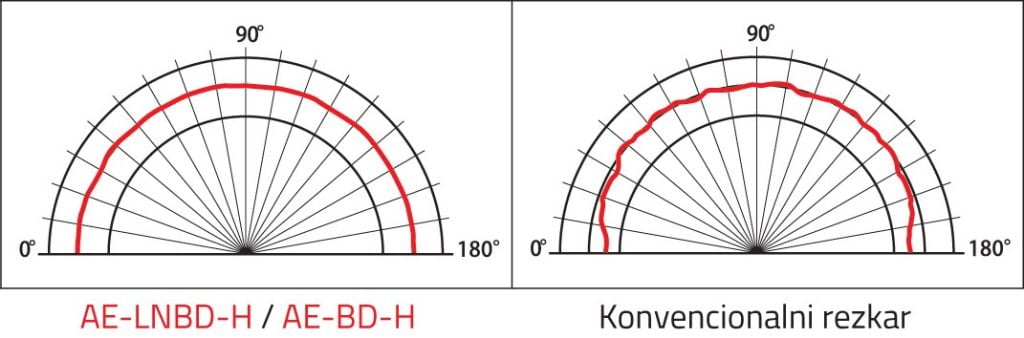

Pozicioniran je kot izvedba tipa AE-BD-H z dolgim vratom. Vendar tu ne gre samo za enostavno podaljšanje dolžine vratu, temveč za celovito optimizacijo za obdelavo pri daljših previsnih dolžinah oz. izpetjih. Pri majhnih dimenzijah oz. polmerih R<0,25 mm ima rezkar izjemno toleranco radija +/- 3 μm, pri dimenzijah nad R 0,25 mm pa je toleranca radija +/- 5 μm. Poleg tega so dosegli tudi visoko toleranco konture radija po celotnem kotu 180°. Pri konkurenčnih rezkarjih ta toleranca radija pade zlasti na bokih rezkarja (pri kotih okrog 0° in 180°). Večjo natančnost vpetja zagotovi tudi izjemna toleranca premera stebla h4. Večina konkurenčnih rezkarjev ima steblo izdelano v toleranci h6. Pri obdelavi sta seveda izjemno pomembna tudi uporaba preciznih vpenjalnih trnov in obdelovalni stroj.

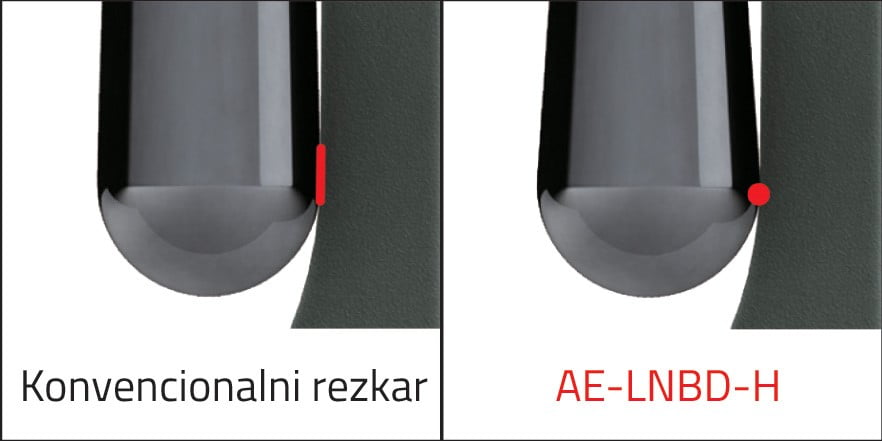

V izhodiščnem delu radija krogle so odebelili rezalni rob. Pri obremenitvah se zato zmanjšajo deformacije na rezilnem robu, posledično je bolj stanovitna tudi kontrola odrezka. Za razliko od konvencionalnih krogelnih rezkarjev ima AE-LNBD-H kapljičasto obliko konture radija, radij ima torej stožčast prehod v vratni del rezkarja. Takšna geometrija izrazi svojo prednost pri rezkanju stene, ki je pod kotom 90°. Omogoča namreč točkovni dotik rezkarja z obdelovancem, medtem ko se običajni krogelni rezkar dotika po večji površini. Točkovni dotik zmanjša vibracije pri obdelavi in krušenje rezalnega robu, zato je obdelana površina bolj natančna in gladka.

Da bi zadovoljili različne potrebe orodjarjev, je rezkar AE-LNBD-H na voljo od radija R0,05 do R3. V tem območju ima kar 261 dimenzijskih različic.

AE-BD-H je dvo-rezni krogelni rezkar, ki je zasnovan za visoko-precizno končno obdelavo jekel z visoko trdoto.

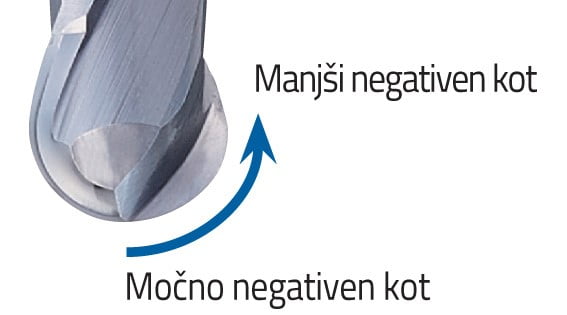

Posebnost tega rezkarja je spremenljiv negativni kot po vijačnici. V izhodišču krogle oz. na vrhu rezkarja ima močno negativen kot, ki povečuje odpornost rezalnega robu. Bok krogelnega rezkarja ima manjši negativni kot, ki daje rezalnemu robu zadostno ostrino oz. odrezilno sposobnost, odpornost na krušenje pa je izboljšana z manjšim kotom vijačnice 25°.

AE-BM-H 4-rezni krogelni rezkarji so zasnovani za visoko-učinkovito grobo in pol-fino obdelavo jekel z visoko trdoto. Čelna geometrija ima močno zakrivljenim rezilni rob, kar zmanjša rezilno silo in poveča stabilnost obdelave. Rezila so neenakomerno razporejena, kar zmanjšuje vibracije, ki se pogosteje pojavijo pri več-reznem orodju. V kanalu vijačnice je dovolj prostora za nemoten odvod odrezkov.

Visoka toleranca radija omogoča številne operacije od grobe do pol-fine obdelave. Rezkarji so na voljo v dimenzijah od R 1 do R 6 mm.

Rezkarji so prevlečeni z novo patentirano DUROREY prevleko. Ta je razvita posebej za obdelavo kaljenih materialov. Prevleka je sestavljena iz zunanje toplotno obstojne plasti In notranjega mnogo-slojnega dela, ki zagotavlja obrabno odpornost.

OSG je omenjene rezkarje vključil v svojo blagovno znamko A Brand®, ki vključuje različna visoko-zmogljiva rezilna orodja, s katerimi svojim strankam zagotavlja vrhunsko učinkovitost in zanesljivost delovanja.
