DN Solutions, eden največjih svetovnih proizvajalcev CNC obdelovalnih strojev, je z novo serijo DNX na novo definiral standarde v sodobni strojni večopravilni obdelavi. Stroji DNX 2100B/S/SB, predstavljeni na evropskih in ameriških sejmih, združujejo visoko natančnost, vsestranskost in zmogljivost v kompaktnem stroju – in to po ceni, ki je dostopna tudi manjšim podjetjem.

Novi standard v večopravilnem struženju

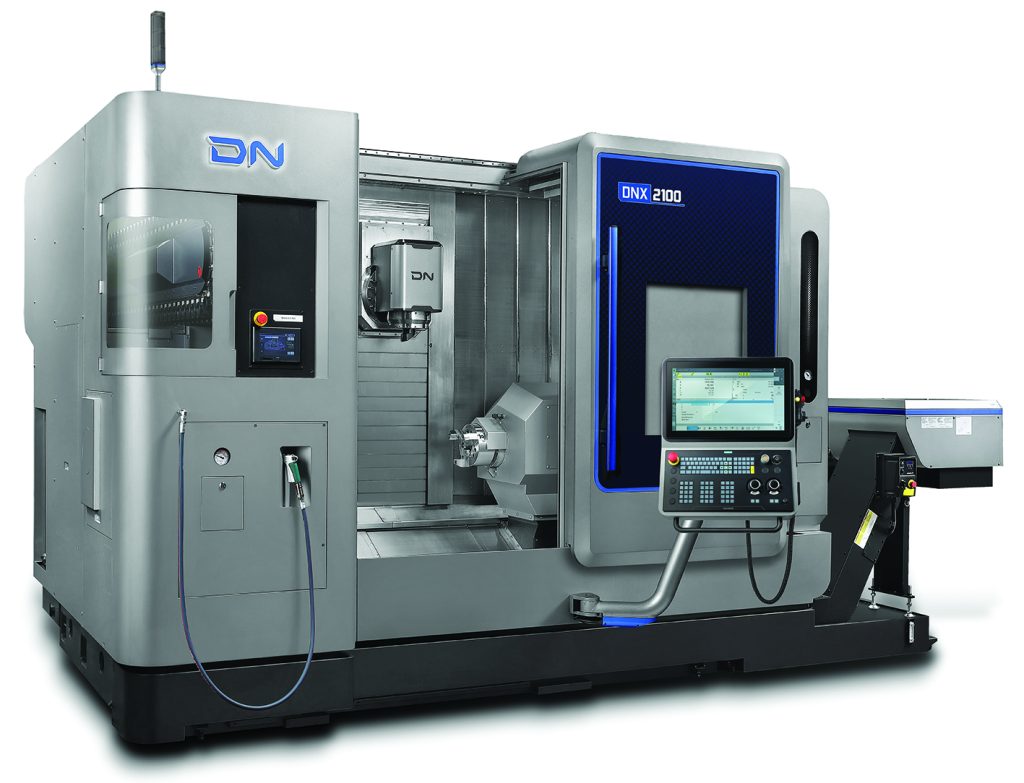

Stroj DN Solutions DNX 2100 postavlja nov standard v večopravilni obdelavi s svojo kompaktno in visoko natančno zasnovo.
Zasnovan za večjo produktivnost, DNX 2100 združuje napredne zmogljivosti struženja in rezkanja ter omogoča učinkovito obdelavo kompleksnih izdelkov. Opremljen je z Ø200 mm (8') ali Ø254 mm (10'') vpenjalno stružno glavo in s svojo vsestranskostjo podpira maksimalen premer struženja do 520 mm. Zaradi robustne konstrukcije in najsodobnejše tehnologije DNX 2100 ponuja natančnost, vzdržljivost in prilagodljivost, zaradi česar je optimalna izbira za podjetja, ki želijo izboljšati učinkovitost svojih proizvodnih procesov.

Kaj prinaša novi DNX 2100?

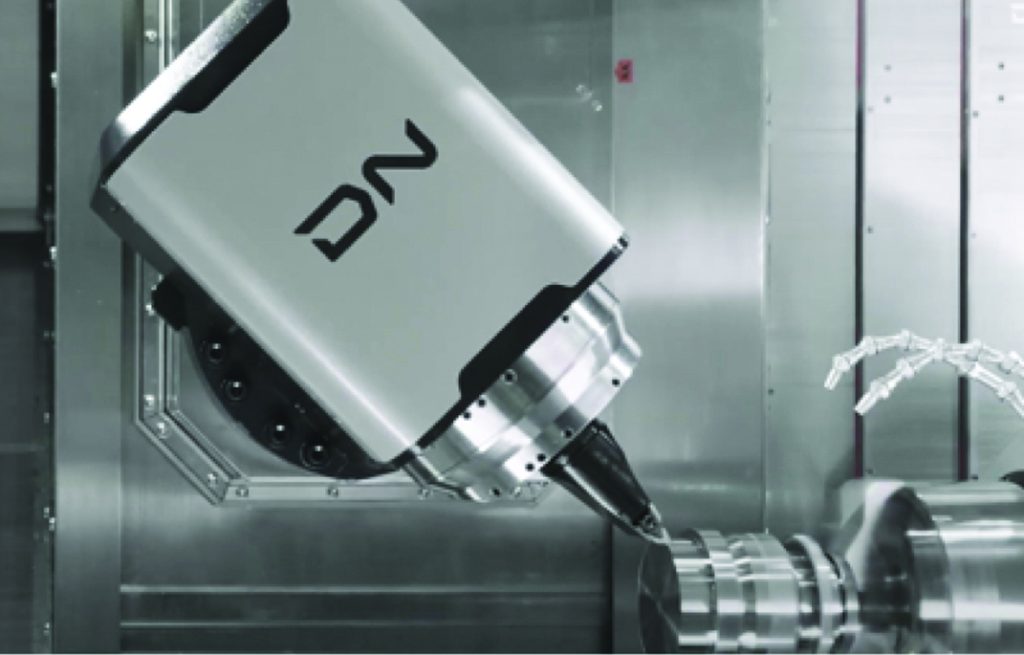

DNX 2100 je večopravilni stružno-rezkalni center, zasnovan za kompleksne obdelave v enem samem vpetju. Z možnostjo C-osne konturne obdelave, Y-osi za ekscentrično obdelavo in B-osjo z nagibom do 240° omogoča  5-osno obdelavo na eni platformi – brez prenosa obdelovanca med različnimi stroji.

DNX2100 predstavlja idealen vstop v svet večopravilnosti, saj združuje funkcionalnosti stružnice in rezkalnega centra, kar drastično zmanjša čas nastavitve, menjave orodja in prehodov med operacijami. Ponuja tudi najboljše razmerje med ceno in zmogljivostjo.

Toga konstrukcija in termična stabilnost

DNX 2100 je zgrajen na močni rebrasti enodelni postelji iz jeklene litine, kar mu omogoča visoko odpornost na vibracije in deformacije tudi med agresivnim odvzemom materiala. Linearna valjčna vodila za težke obremenitve zagotavljajo hitre, gladke pomike ter točnost pozicije.

Za natančnost obdelave je stroj opremljen z več senzorji za toplotno kompenzacijo, strateško nameščenimi po konstrukciji stroja in vretenu. Ti senzorji nadzorujejo toplotne raztezke v realnem času. Poleg tega sistem hlajenja vretena ohranja natančnost in zmogljivost tudi pri neprekinjeni obdelavi.

Ključne tehnične značilnosti DNX 2100

Delovno območje:

• X-os: 760 mm (–20/+740 mm)
• Y-os: 230 mm (±115 mm)
• premer obdelovanca: 520 mm
• dolžina obdelovanca: 1100 mm

• Rezkalno vreteno: 12.000 vrt/min, 18,5 kW, HSK-A63 ali Capto C6
• Levo stružno vreteno: osnovni paket: Ø200 mm (8'), napredni paket: Ø254 mm (10')
• Desno stružno vreteno: Ø200 mm (8')
• B-os z natančnostjo 0,0001° za kotno rezkanje in vrtanje

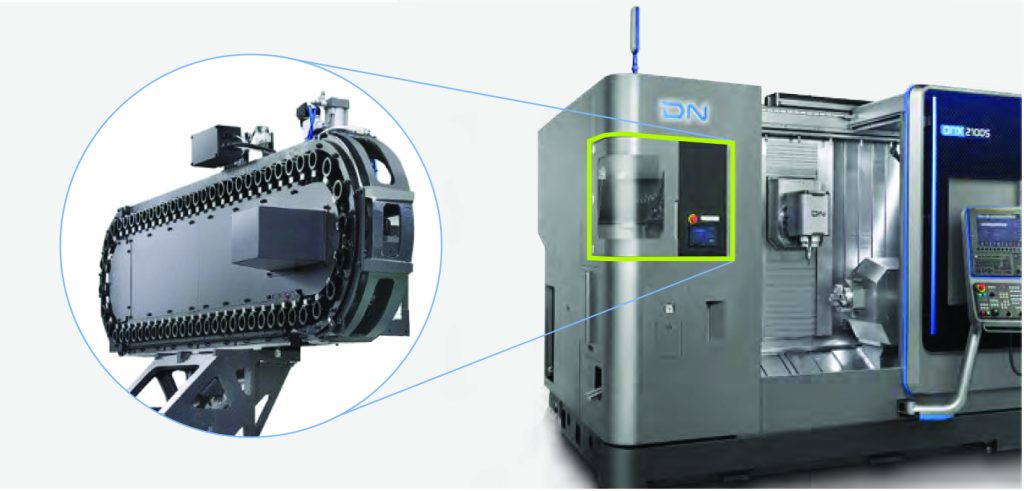

• Avtomatski verižni izmenjevalec orodij (ATC):
  • 30 (opcijsko 60) orodij
  • Čas menjave od orodja do orodja: 1,7 s
  • Servo pogon omogoča hitro in zanesljivo indeksiranje orodij
• Visokotlačno hlajenje: do 70 barov
• Servo konjiček: z avtomatsko postavitvijo prek servo pogona
• Upravljalni vmesnik: FANUC 0i-TF Plus, 15” zaslon na dotik, EZ Guide i

Večosna zmogljivost nove generacije

Serija DNX združuje zmogljivo struženje s preciznim rezkanjem. Zasnovana je za obdelavo manjših in srednjih izdelkov ter kosov iz palice v izvedbi z nasprotnim vretenom, oziroma obdelovancev dolžine do 1100 mm v izvedbi s konjičkom. Stroj je zasnovan za izdelavo kompleksnih obdelovancev ter temelji na togi konstrukciji s škatlastimi vodili in visoko hitrostnim rezkalnim vretenom, kar zagotavlja optimalno natančnost in stabilnost.

Serija DNX izstopa pri večopravilnih operacijah, saj ponuja izjemno produktivnost in prilagodljivost obdelave tudi pri najzahtevnejših aplikacijah v različnih materialih in industrijskih panogah.
Stroj omogoča kompleksno, tudi 5 osno obdelavo izdelka v enem vpetju in z obdelavo v levem in prenosu v desno vreteno omogoča obdelavo v eni operaciji tudi za najzahtevnejše izdelke. Prav tako omogoča prenos oblikovnih izmer med prvo in drugo operacijo.

Pripravljen za avtomatizacijo

DNX 2100 omogoča delo v odsotnosti operaterja. Z možnostjo uporabe avtomatskega nastavljanja orodij,  sistema za odvajanje ostružkov, opcijskim podajalcem palic in pobiralcem obdelanih kosov, stroj omogoča stabilno serijsko proizvodnjo. Programska oprema omogoča nadzor nad orodji, alarmi in zaščitnimi funkcijami, kar zmanjšuje tveganje poškodb vretena, orodij in obdelovancev.

Za investicijo v DNX 2100 se odločajo podjetja ki imajo proizvodnjo majhnih serij in obdelovance kompleksnih oblik ali izdelavo prototipov. Pomembna jim je predvsem možnost po hitrejših nastavitvah in hitrejša izdelava kompleksnih obdelovancev. Dobrodošla je tudi zmožnost obdelave paličastega materiala do premera 80 mm. Ta stroj jim ponuja najboljše razmerje med ceno in zmogljivostjo in prinaša večjo dobičkonosnost.

BTS Company – celovite rešitve za CNC obdelovalne stroje

DN Solutions zagotavlja globalno mrežo distributerjev in servisnih centrov, ki strankam nudijo vrhunsko podporo in storitve. Na območju Slovenije, Hrvaške, BiH, Srbije, Makedonije in Albanije je pooblaščeni zastopnik in prodajalec BTS Company, ki strankam nudi celovite rešitve. Te vključujejo svetovanje pri izbiri strojev in orodij, predstavitve v demo centru, tehnologijo obdelave, avtomatizacijo z roboti, transportno logistiko, namestitev stroja, izobraževanje operaterjev ter pogodbeno vzdrževanje z vrhunsko servisno opremo.

Za več informacij obiščite salon CNC strojev v BTS Company ali nas kontaktirajte preko naših komunikacijskih kanalov.
